Message par Happy78 le Lun 1 Sep 2008 - 18:50

Hello,

Voila je vais vous présenté ici mon projet en cour de réalisation. Il s'agit d'un surf radio-commandé, qui as été produit par kyosho mais qui aujourd'hui se fait un peut plus rare et surtout qui coûte un oeil!

C'est pourquoi je me suis dirigé vers une copie de nos amis du soleil levant pour réalisé un tel projet.
Je suis tombé amoureux de cette engin après avoir essayé celui d'Akirasurf, merci a lui!

Donc sur la copie, autant vous dire que l'électronique qu'il y'a d'origine est a jeté! on ne garde que la coque et le personnage.

Seulement voila c'est une copie et donc y'a beaucoup de boulot dessus si l'on souhaite un truc bien fiable comme on les aimes Cool m'enfin c'est aussi ça le plaisir du modelisme

Donc le première étape consiste a viré tout le contenu de la coque. Puis supprimé les plot de fixation de la pauvre carte électronique d'origine.

La suite en photo, je suis en cour de réalisation et je mettrais a jour le poste au fur et a mesure Smile

la coque d'origine:
Rc Surfer 100_1512

Faut que je trouve le moyen de faire sauté cette foutu colle Mad
Rc Surfer 100_1513

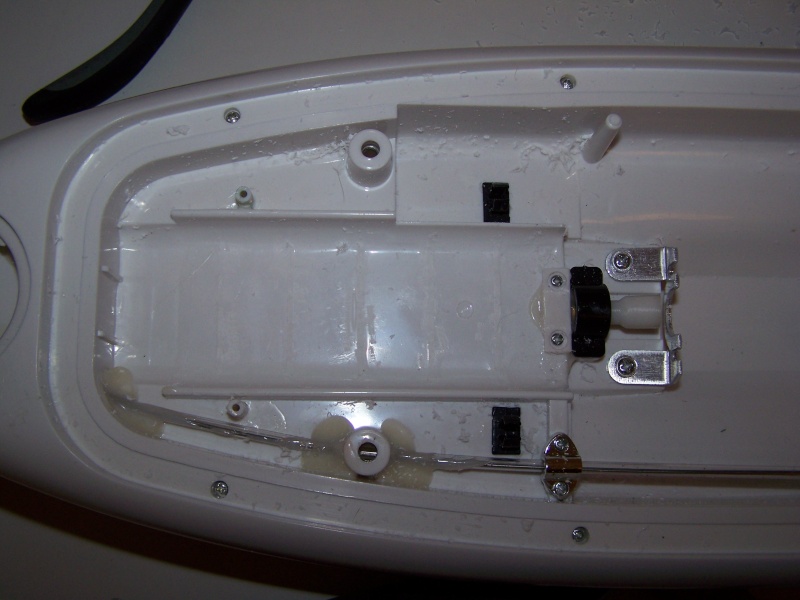

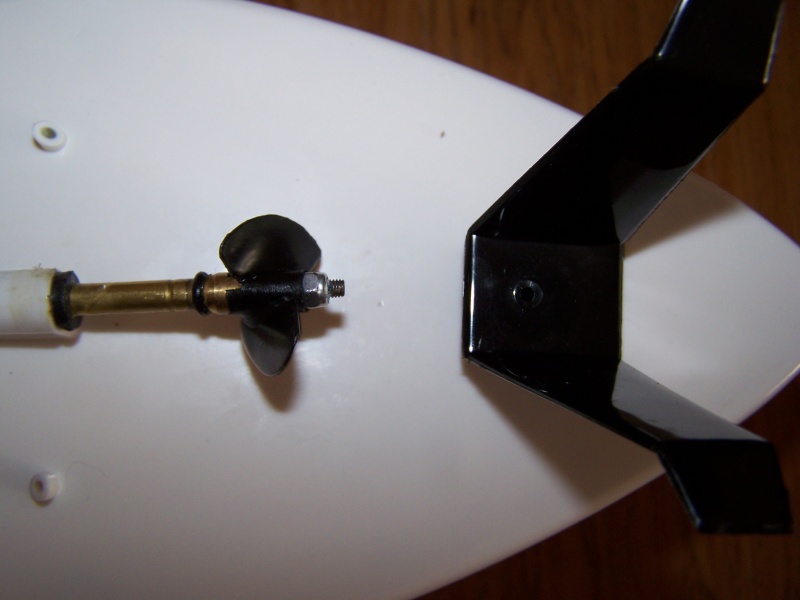

Le motor coupler d'origine qui va viré puisque je doute que celui ci résiste au brushless.
Rc Surfer 100_1514

Rc Surfer 100_1515

Rc Surfer 100_1516

Rc Surfer 100_1517

Puis on ouvre la coque en deux, gentillement au scalpel, sa ce décolle assez facilement, on l'ouvre afin de viré le polystyrène de m***. noté le plot de fixation cassé du a l'ouverture de la bête, ce qui m'as fait un trou dans la coque. rien de grave, c'est depuis réparé. un coup de cyno plus microballon ce qui donne après ponçage une fixation encore plus solide que l'origine...

Rc Surfer 100_1518

Après avoir pris soin d'enlever le polystyrène, vous avez devant une coque bien creuse qu'il va falloir remplir par un contenant plus dense ce qui aura pour but d'avoir une flotaison plus sur!
Donc on referme la coque a la cyno, on remet les vis de fixations, et on perce la coque a different endroit afin de pouvoir la remplir de mousse polyuréthane expansive.

Rc Surfer 1001560kf7

Rc Surfer 1001561rm5

Rc Surfer 1001562nf0

et on bouche les trous de vis avec soit un mix, cyno microballon ou même a la colle bi composant epoxy bounce

voila actuellement ou j'en suis, je bouche et je ponce. Viendra ensuite le passage des tube de refroidissement liquide mais dans un prochain épisode Wink

a oui une petite photo pour voir le rendu, bien sur mon perso ne restera pas comme ici mais j'ai viré la tête de nana pour un truc plus fun!

Rc Surfer 100_1522

Rc Surfer 1001565sn6

Vous voulez en savoir plus??? visité le blog d'Akirasurf, maître en la matière de rc surfer: http://akirasurf1.skyrock.com/

A Bientôt sur :brushlessmania:
Happy78
Happy78

Nombre de messages : 8
Age : 35
Localisation : Cagnes sur mer (06)
Date d'inscription : 17/08/2008

Revenir en haut Aller en bas

Rc Surfer Empty Re: Rc Surfer

Message par Spad le Lun 1 Sep 2008 - 19:41

enorme !! je connaissai meme pas l'existance de ce truc...
Tien nous au courant de l'evolution du projet Wink
Spad
Spad
Fondateur
Fondateur

Nombre de messages : 728
Date d'inscription : 30/10/2007

Revenir en haut Aller en bas

Rc Surfer Empty Re: Rc Surfer

Message par djtuneman le Mar 2 Sep 2008 - 1:18

arf j'ai hate Very Happy

________________________________________________
life is beautiful (only with brushless Very Happy )
djtuneman
djtuneman
Admin
Admin

Nombre de messages : 1449
Age : 28
Localisation : Aix-en-Provence
Date d'inscription : 10/05/2008

Revenir en haut Aller en bas

Rc Surfer Empty Re: Rc Surfer

Message par gilou le Mar 2 Sep 2008 - 8:25

tout ce qu'il es possible de modelismiser
kyosho la fait
bon les chef (dont je fait partie donc je donne ma voie= oui)
c'est pas tout mais va falloir faire une section modelisme naviguant ^^
on est 2 déjà et yen a d'autres que ca va intéresser ^^
gilou
gilou

Nombre de messages : 1077
Localisation : laval a coté de mtl et Tarbais et fier de l'etre
Date d'inscription : 04/11/2007

Revenir en haut Aller en bas

Rc Surfer Empty Re: Rc Surfer

Message par djtuneman le Mar 2 Sep 2008 - 20:28

moi sa me dérange pas Smile je connais quelque notion en modélisme naviguant offshore

________________________________________________
life is beautiful (only with brushless Very Happy )
djtuneman
djtuneman
Admin
Admin

Nombre de messages : 1449
Age : 28
Localisation : Aix-en-Provence
Date d'inscription : 10/05/2008

Revenir en haut Aller en bas

Rc Surfer Empty Re: Rc Surfer

Message par Happy78 le Lun 13 Oct 2008 - 18:37

Oula! J'avais zappé ce poste!

voici donc la suite:

Ajout de photos avec la pose des sorties d'eau en laiton de 4mm ext, et greffe de deux ailerons en guise d'entrée d'eau.
Rc Surfer 100_1513

Les ailerons ont été collé directement a la cyano + Microballon, les finitions ne sont pas encore faite.
Rc Surfer 100_1514

je vais vous présenté la recette qu'Akirasurf utilise pour la réalisation de ses surf, donc je vous met les ingrédients employés, je possède donc la même config que son Dude, puisque je me fournit chez l'Akira'Shop Laughing .

En premier lieu, a ce procuré, c'est, de la colle epoxy, du microballon, de la cyano, de la mousse expansive polyuréthane.

Rc Surfer 100_1516

Ensuite viens la motorisation, et la transmission:

Brush Feigao 540S en 3549KV et sa jacket qui va bien:

Rc Surfer 100_1517

Un controleur Mystery 80A a marinisé:

Rc Surfer 100_1518

La plaque de refroidissement pour le contro, X2 une dessus, une dessous: (3329)

Rc Surfer 100_1523

Un Ubec Hobbywing de 3 a 5A :

Rc Surfer 100_1522

Le moteur coupleur de chez Octura pour un arbre de 1/8" et un cable de 0.98: (OCFHE18098)

Rc Surfer 100_1519

L'arbre d'hélice qui va bien : Seb pour la taille stp?

Rc Surfer 100_1520

Le cable en 0.98 qui va bien toujours de chez Octura: (OC098L-24C)

Rc Surfer 100_1521

Le Drive Dog: (OC4 D)

Rc Surfer 100_1524

Le prop Tail Nut: (OC4 PN)

Rc Surfer 100_1525

Une hélice de chez Octura toujours: (X430)

Rc Surfer 100_1526

Coté direction:

Un palonier de servo en alu pour plus de fiabilité de chez Ofna : (10731)

Rc Surfer 100_1527

Un bras de commande de direction (corde a piano + tube d'antenne + rotule anti déchapage) ( Akirasurf production)

Rc Surfer 100_1528

Le gouvernail et sa commande ( Akirasurf production)

Rc Surfer 100_1529

Les petits plus, important ou non...

Du joint en 3mm: ( Akirasurf shop)

Rc Surfer 100_1530

Du lest pour l'avant:

Rc Surfer 100_1531

Les entrées d'eau dans des ailerons! la grande classe... ( Rcsurfrider.com (Fin kit) non disponibles seules)

Rc Surfer Finkit10

A cela, pensé au scotch alu haute températures pour éviter les surchauffes sous l'accu, de la durite, une dremel Twisted Evil et a vous de jouer!

comme vous le savez, le support moteur de nos surf ce vis par des vis autoforeuses directement dans le plastique, et je trouvais ca moyen, puisque avec le couple du moteur, ca fini par foirer Mad

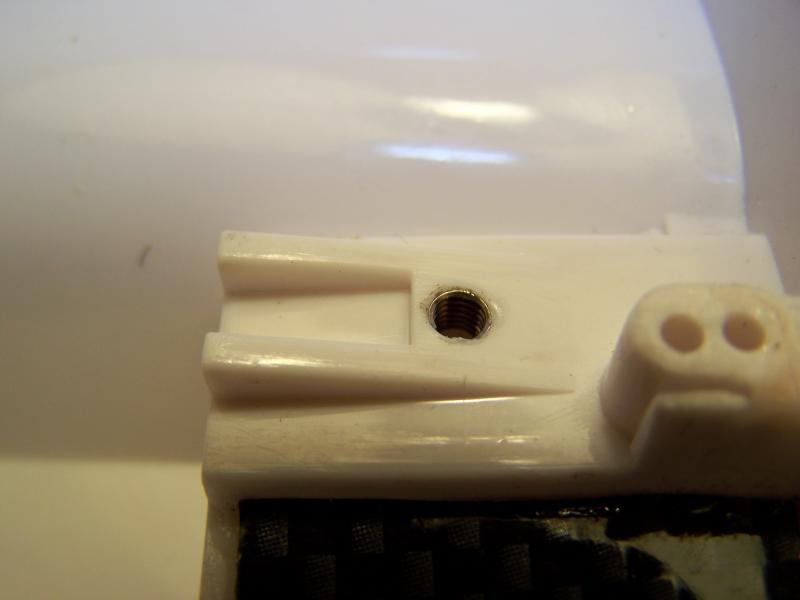

Donc mon collegue m'avais parlé d'HELICOIL :mrgreen: mais c'est quoi ça??? bah en fait c'est une sorte d'insert...Et le voici posé sur mon support moteur en M3.
Rc Surfer 100_1599-67459c

Me voila niquel pour serré mon moulin Razz

A moi de vous présenté mon vario marinisé!

Alors en premier lieu, j'ai viré le radiateur d'origine pour le remplacé par une tôle alu de 1.5mm.
Une tôle de cuivre aurais été préférable mais je n'avais pas ça sou la main... J'ai donc découpé deux tôles, recouverte d'un dalle thermique.
C'est une feuille de pate thermique matelassé de 1mm d'épaisseur. Le circuit a lui meme une fois nu, subit une tropicalisation ( vernis pour cartes électronique).

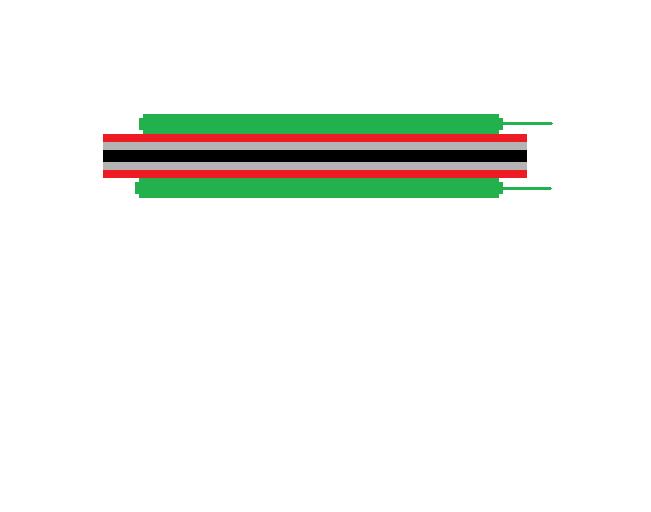

Je vous est fait un petit schéma pour visualisé un peu mieux le truc Wink
Rc Surfer Vario-surf-6856ce

Noir = Le circuit imprimé
Gris = Le matelas thermique
Rouge = La tôle alu
Vert = La plaque de refroidissement

Il y'a bien sur en plus de tout sa eu de la pâte thermique entre la tôle et la plaque de refroidissement. Le tout a été également enduite autour de silicone spéciale électronique également Wink.

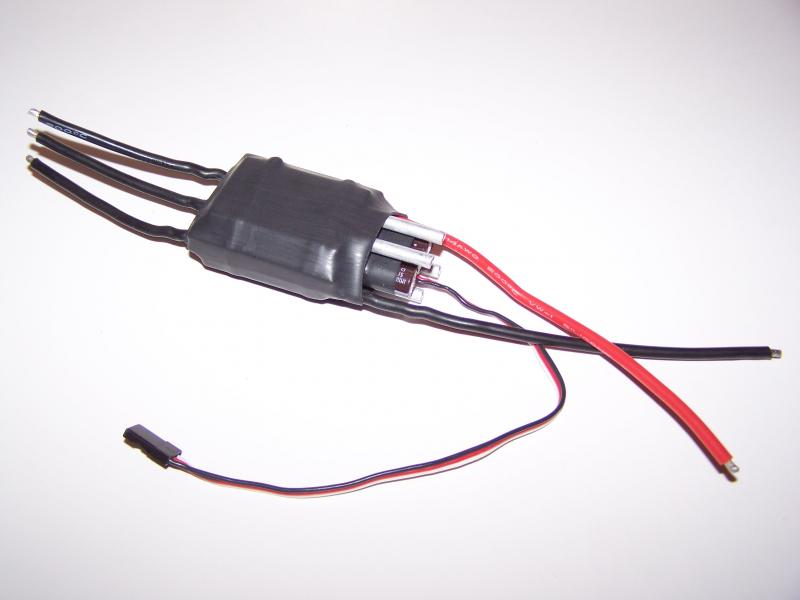

Voici a quoi il ressemble:
Rc Surfer 100_1604-68576d
Rc Surfer 100_1605-68577e

D'autre nouvelles de l'avancement, c'est doucement mais sûrement!

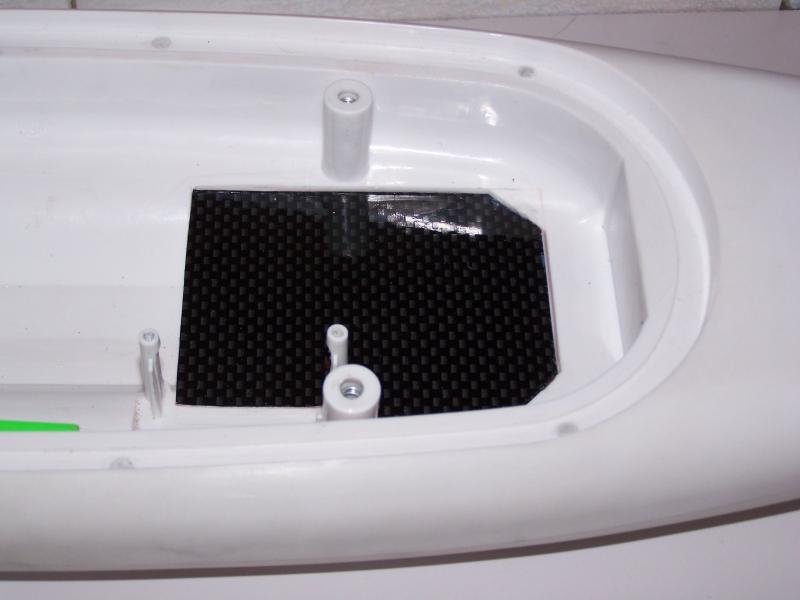

Alors j'ai posé de la carte plastique sur le compartiment avant plus la pose par dessus d'un film carbone:

Rc Surfer 100_1607-6893f9

Pose également d'un bout de carbone sur l'arrivée du tube d'étambot pour l'esthétique only!

Rc Surfer 100_1608-68940e

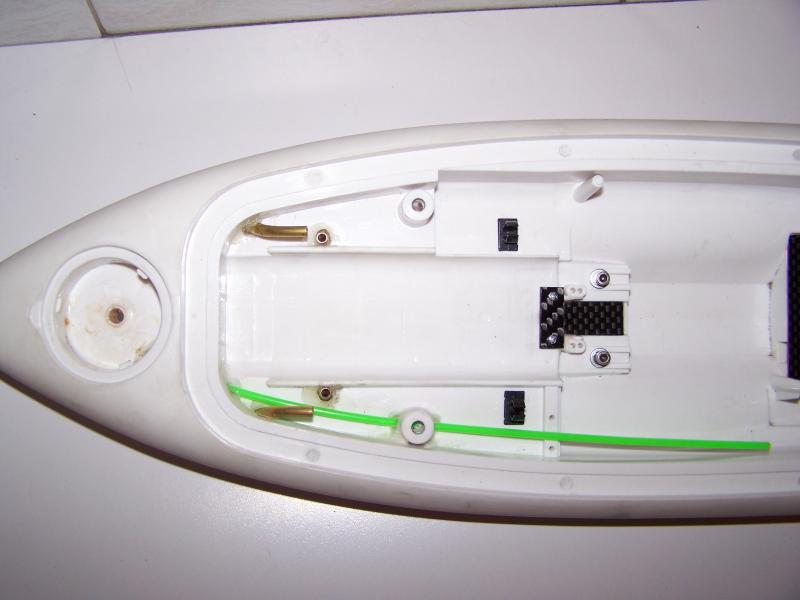

Le collage de la tringlerie de commande de direction:

Rc Surfer 100_1609-689436

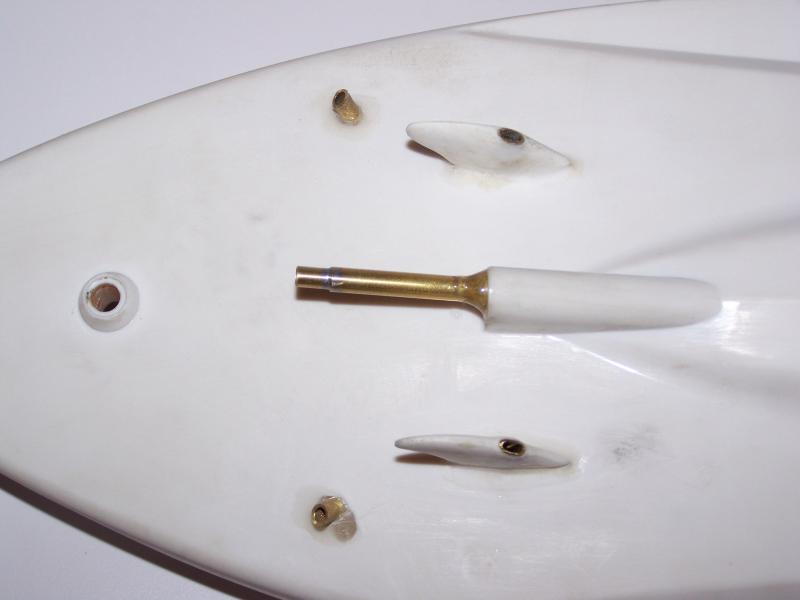

Et ensuite le collage de l'arbre d'hélice avec le tube de réduction souder sur l'extrémité:

Rc Surfer 100_1610-689490

Voila, je pense pouvoir après ponçage de la planche, bientôt passé a l'étape de l'apprêt :mrgreen:

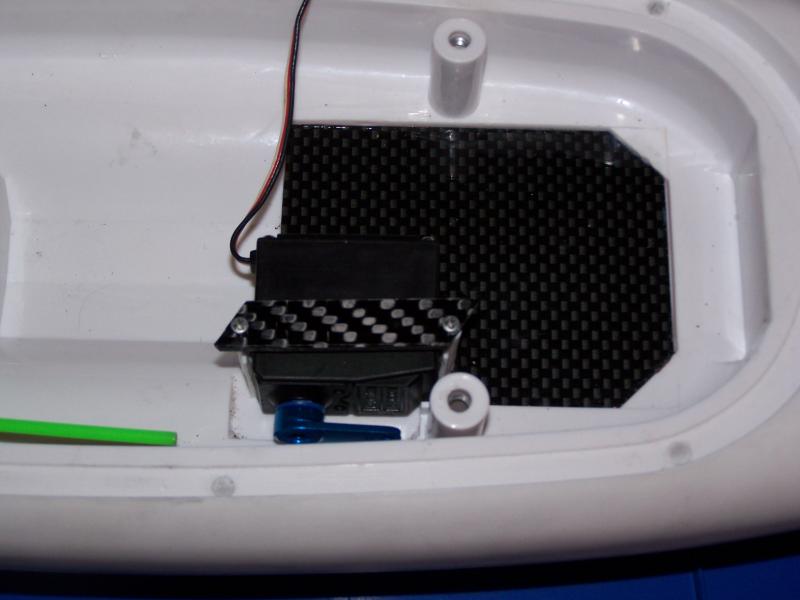

Ajout vite fait de ma pâte de maintiens du servo:
Rc Surfer 100_1611-68a2d1

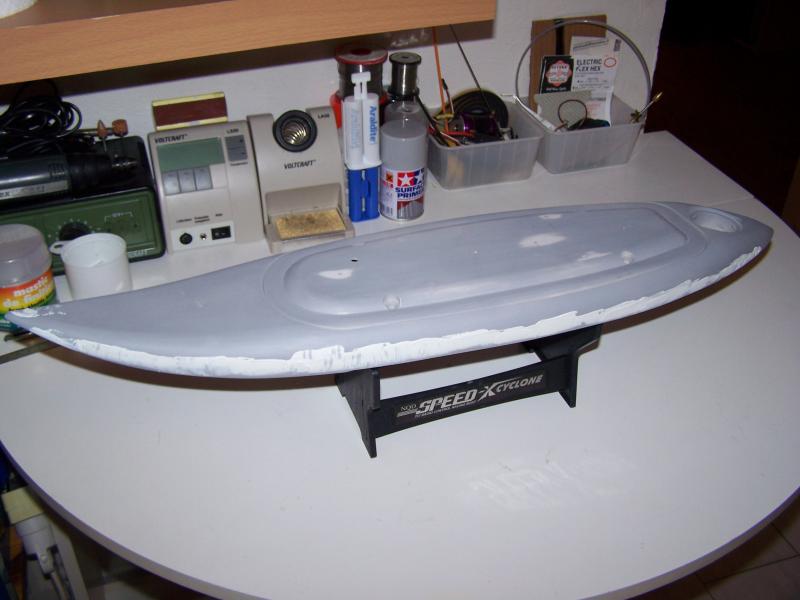

Alors je continu tranquillement, mais sûrement! Donc ce soir ponçage de la planche, et mastic sur les défauts! Trace de moulage, trous de vis etc...

Rc Surfer 100_1613-6a1f38


Un peu d'avancement sur le surf ce week. J'avance doucement puisque j'ai la flemme complet, le rhum heuuuu le rhume me fait dormir avec les médocs Evil or Very Mad

La planche avec ses caches et en apprêt avant peinture

Rc Surfer 100_1614-6c2751

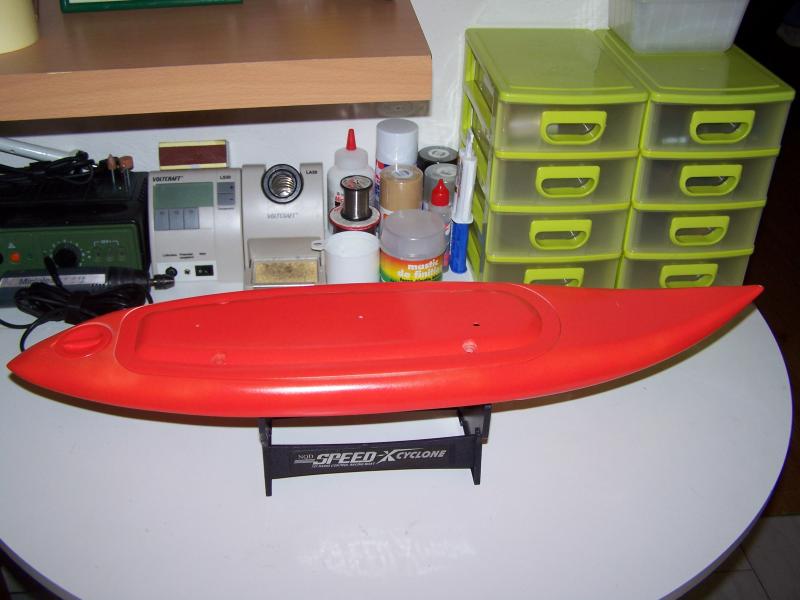

Et tel qu'elle est ce soir:

Rc Surfer 100_1615-6c2783

voila, je suis en arrêt jusque mercredi puisque je n'ai plus de peinture Rolling Eyes

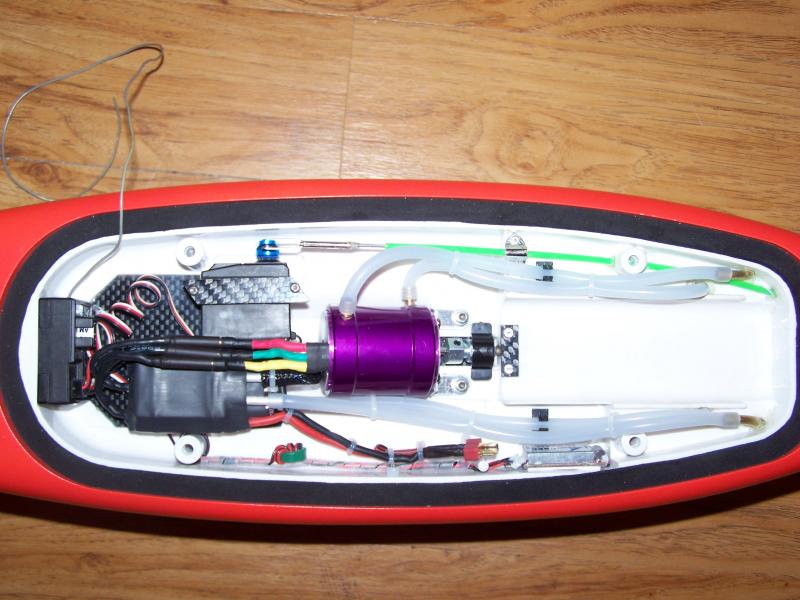

Bon bah voici la suite Very Happy L'implantation des différents organes...

Rc Surfer 100_1618-6f4bbf

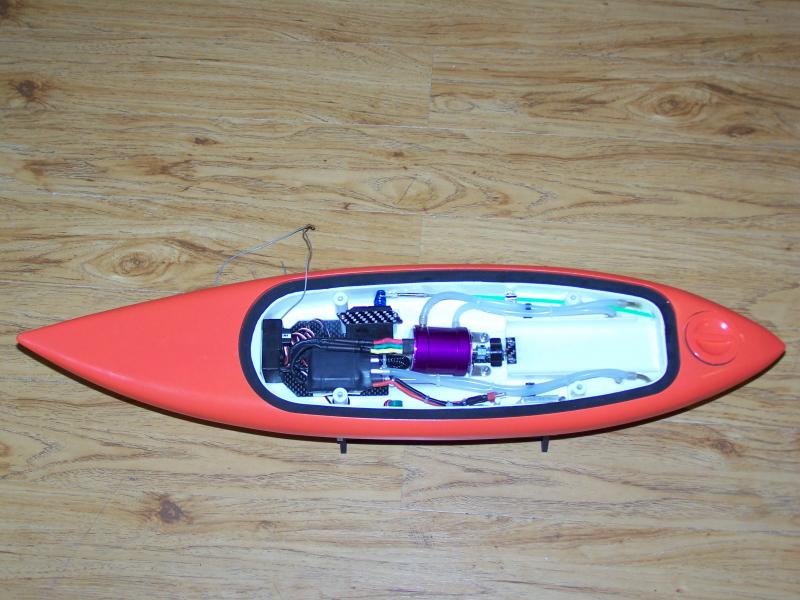

petite vue d'ensemble:

Rc Surfer 100_1619-6f4bf3

Voila, reste peaufiné Lisa et ce sera OPERATIONNEL!

L'eau n'est pas encore trop froide Laughing

Rc Surfer Meteo06-6f4c85


Voila, désolé c'est un copier collé de mon forum, mais je me voyais mal retaper tout... ça m'aurais pris trois plombes... en éspérant que vous ne m'en voudrais pas...

A bientôt
Happy78
Happy78

Nombre de messages : 8
Age : 35
Localisation : Cagnes sur mer (06)
Date d'inscription : 17/08/2008

Revenir en haut Aller en bas

Rc Surfer Empty Re: Rc Surfer

Message par Christophe le Lun 13 Oct 2008 - 18:56

Salut, super intéressant et bien fait ce sujet, merci de prendre la peine de nous faire partager ton expérience, c'est super pour ceux qui comme moi n'ont jamais pratiqué le bateau, j'ai des notions grâce à des potes qui en font mais ce genre d'engin me plait bien, ça doit être super fun !

________________________________________________
www.christopherc.fr.fm
Rc Surfer Cbracing_gif Rc Surfer Sms
Christophe
Christophe
Admin
Admin

Nombre de messages : 4354
Age : 39
Localisation : Montpellier - Hérault (34)
Date d'inscription : 17/02/2008

http://www.cbracingshop.com/catalog

Revenir en haut Aller en bas

Rc Surfer Empty Re: Rc Surfer

Message par Happy78 le Lun 13 Oct 2008 - 19:21

merci christophe de ce commentaire!
Content que ça te plaise, c'est aussi à ça que servent les forums Wink

voici donc tel qu'elle est ce soir, je le finalise et prendra l'eau ce week Cool
Rc Surfer 100_1628-72c734
Prochaine étape, le wave chopper de chez kyosho !
Happy78
Happy78

Nombre de messages : 8
Age : 35
Localisation : Cagnes sur mer (06)
Date d'inscription : 17/08/2008

Revenir en haut Aller en bas

Rc Surfer Empty Re: Rc Surfer

Message par Pierre le Lun 13 Oct 2008 - 19:44

Je suis littéralement scotché par ton travail (et pourtant c'est très rare que je le soit)
Vraiment superbe travail , tout est propre , bien rangé et super modifications !
Seul chose , j'aurais laissé la surfeuse en femme Razz
Pierre
Pierre

Nombre de messages : 616
Localisation : Près de Paris
Date d'inscription : 30/10/2007

Revenir en haut Aller en bas

Rc Surfer Empty Re: Rc Surfer

Message par Happy78 le Lun 13 Oct 2008 - 19:46

Merci pierre pour ton compliment! ça fait plaisir Very Happy

Bah quoi, c'est toujours une femme Laughing il me reste la tete si ça te branche Razz
Happy78
Happy78

Nombre de messages : 8
Age : 35
Localisation : Cagnes sur mer (06)
Date d'inscription : 17/08/2008

Revenir en haut Aller en bas

Rc Surfer Empty Re: Rc Surfer

Message par gilou le Lun 13 Oct 2008 - 20:08

Happy78 a écrit:Bah quoi, c'est toujours une femme Laughing il me reste la tete si ça te branche Razz

floooo on a repéré un meurtrieur !!!

impec ça Smile
mais tu est comme akira on vous voit plus beaucoup
gilou
gilou

Nombre de messages : 1077
Localisation : laval a coté de mtl et Tarbais et fier de l'etre
Date d'inscription : 04/11/2007

Revenir en haut Aller en bas

Rc Surfer Empty Re: Rc Surfer

Message par Happy78 le Lun 13 Oct 2008 - 20:14

Hello gilou!

Bah tient encore toi Laughing

Alors en faite on squat plus notre forum, pour évité la pub, mp si tu le souhaite Embarassed
Happy78
Happy78

Nombre de messages : 8
Age : 35
Localisation : Cagnes sur mer (06)
Date d'inscription : 17/08/2008

Revenir en haut Aller en bas

Rc Surfer Empty Re: Rc Surfer

Message par JSR74 le Lun 13 Oct 2008 - 20:49

Super ton projet. j'adore.
Tu nous fera une petite video de ton surf pour voir ce que sa donne?
@+
JSR74
JSR74
Admin
Admin

Nombre de messages : 5246
Age : 40
Localisation : à 300 m de chez Fleau 74160 haute savoie
Date d'inscription : 03/11/2007

http://rcx-team.oldiblog.com/

Revenir en haut Aller en bas

Rc Surfer Empty Re: Rc Surfer

Message par gilou le Lun 13 Oct 2008 - 20:55

c'est quoi votre site déjà ??
j'ai déjà fait un saut dessus mais me souviens plus trop
gilou
gilou

Nombre de messages : 1077
Localisation : laval a coté de mtl et Tarbais et fier de l'etre
Date d'inscription : 04/11/2007

Revenir en haut Aller en bas

Rc Surfer Empty Re: Rc Surfer

Message par Happy78 le Lun 13 Oct 2008 - 21:31

re gilou,

voici donc notre forum, nous somme pas nombreux mais ce n'est pas le but...le but est de traité le modelisme un peu hors du commun.

Voici donc le lien pour les intéressés: http://rcsurfer.xooit.fr/index.php

a bientôt
Happy78
Happy78

Nombre de messages : 8
Age : 35
Localisation : Cagnes sur mer (06)
Date d'inscription : 17/08/2008

Revenir en haut Aller en bas

Rc Surfer Empty Re: Rc Surfer

Message par Jiper le Lun 13 Oct 2008 - 21:43

Ah oui joli et super bien fini Shocked
+1 pour la video, je suis très curieux de voir ce que ca donne Razz
Jiper
Jiper
Admin
Admin

Nombre de messages : 1372
Age : 45
Localisation : 49 Maine et Loire
Date d'inscription : 01/02/2008

Revenir en haut Aller en bas

Rc Surfer Empty Re: Rc Surfer

Message par Christophe le Mar 14 Oct 2008 - 12:16

J'avais vu une vidéo prise en bord de Mer, le surf prenait les vagues comme un vrai, bluffant et terrible à voir "voguer" (pas sûr que le terme soit approprié Very Happy).

J'imagine la tête des baigneurs l'été sur la plage Wink.

________________________________________________
www.christopherc.fr.fm
Rc Surfer Cbracing_gif Rc Surfer Sms
Christophe
Christophe
Admin
Admin

Nombre de messages : 4354
Age : 39
Localisation : Montpellier - Hérault (34)
Date d'inscription : 17/02/2008

http://www.cbracingshop.com/catalog

Revenir en haut Aller en bas

Rc Surfer Empty Re: Rc Surfer

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
